新品 | 捷杰传感推出超低成本MEMS两线制4-20mA振动速度传感器

苏州捷杰传感高性能智能振动传感器产品线又添新成员，捷杰致力于采用最新MEMS技术让高可靠性的工业振动传感器不再高不可攀，比传统压电振动变送器降本50%，半导体MEMS器件批量生产效率显著提高，超高工业级稳定性，助力工业互联网。

最先进的MEMS技术

MEMS是将微型机构、微型传感器、微型执行器以及信号处理和控制电路、直至接口、通信和电源等集成于一块或多块芯片上的微型器件或系统。

　　用MEMS工艺制造的传感器具有微型化、集成化、成本低、效能高、可大批量生产、一致性好等特点。同时，MEMS传感器不仅能够感知被测参数，将其转换成方便度量的信号;而且能对所得到的信号进行分析、处理和识别、判断，因此形象地被称为智能传感器。

产品特点

Geniitek-VBL20 是捷杰传感最新推出的一款低成本MEMS两线制4-20mA振动速度传感器，该传感器将加速度原始信号、精密测量电路、放大电路、4-20mA标准信号转换电路集成在一起，构成高精度振动测量系统，该传感器可直输出振动速度等效值（均方根值）。(IS0)推荐振动烈度用机械设备上指定点处的振动速度的均方根值表示。其优点是：它包含有频率的信息，反映了振动系统的能量，兼顾了振动过程的时间历程。输出可接连接DCS、PLC或其它设备，对比国际标准中振动烈度分级标准，可直接判断设备状态，是测量风机、电动机、水泵等工厂设备振动的理想选择。适合对各类旋转机械进行连续在线测量，主要用于旋转类设备的在线网络化监控、振动分析和健康诊断。工业级设计，适应潮湿、粉尘、高温、强干扰的恶劣工业现场。

系统框架图

通过传感器采集设备的振动速度数据，以4-20mA标准接口传输至PLC、DCS、有线采集站等控制系统，最终将数据传输至服务器。此架构既能实现本地化数据监测，同时也能实现远程对数据的监测和诊断。

工业现场为什么使用4-20mA通信？

采用电流信号的原因是不容易受干扰，因为工业现场的噪声电压的幅度可能达到数V，但是噪声的功率很弱，所以噪声电流通常小于nA级别，因此给4－20mA传输带来的误差非常小；电流源内阻趋于无穷大，导线电阻串联在回路中不影响精度，因此在普通双绞线上可以传输数百米；由于电流源的大内阻和恒流输出，在接收端我们只需放置一个250欧姆到地的电阻就可以获得0－5V的电压，低输入阻抗的接收器的好处是nA级的输入电流噪声只产生非常微弱的电压噪声。

在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。两者之间距离可能数十至数百米。按一百米距离计算，省去2根导线意味着成本降低近百元！因此在应用中两线制传感器必然是首选。

产品参数

                                                                   注：以上为通版传感器参数，可根据客户特殊需求定制化研发和规模化生产。

                                                                  上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。

                                                                  下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。常取2mA作为断线报警值

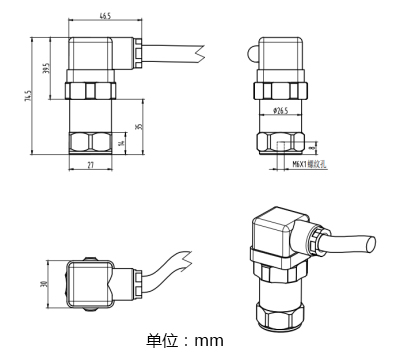

产品尺寸图
